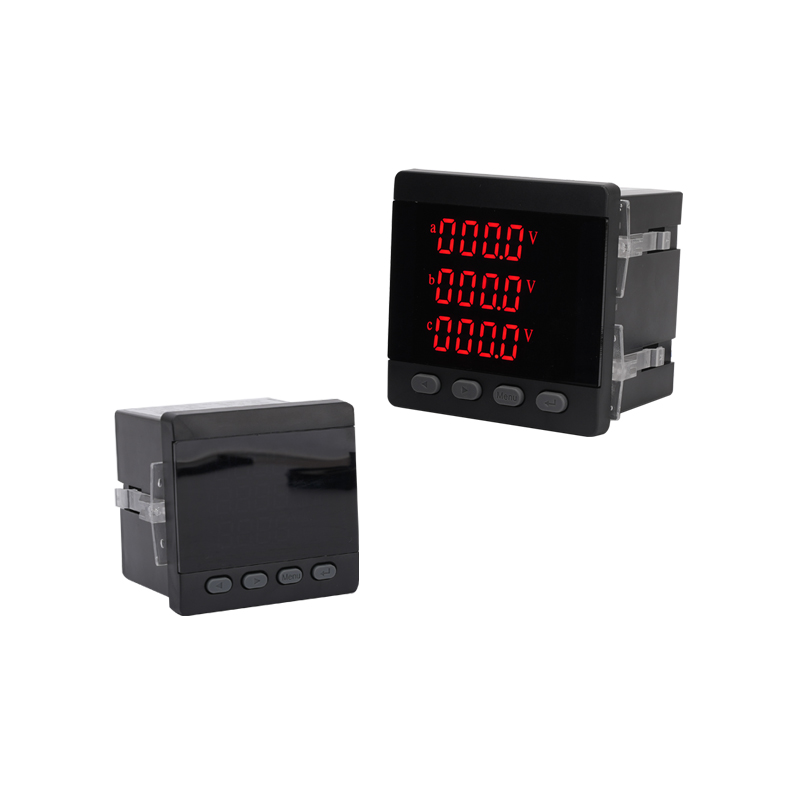

数码电流电压组合表

产品特点

■显示倍率、通汛地址，波特率等通过面板上按钮可设置，使用非常灵活方便。

■采用宽性能32位处理芯片，搭配独立计址芯片，测猛精度高，运行速度快。

■ 一体式LED数码屏，彰里高端。

■ 可选择多种选配功能，满足不同场合使用。

■额定电流: AC5A AC1A。

■额定电压: AC380/220V AC100V AC100/57.7V。

功能选型

产品型号	ZU194IU-2S4	ZU194IU-9S4	ZU194IU-3S4	ZU194IU-AS4
三相电流	√	√	√	√
三相电压	√	√	√	√
显示方式	—体式LED数码显示
通讯	标配1路RS485通讯接口（可选配2路RS485通讯接口）
开入/开出（K）	2D12D0或4D14D0(选配）
模拟量（M）	1-4路（选配）
面板尺寸	120*120	96*96	80*80	72*72
开孔尺寸	111*111	91*91	76*76	67*67
工作电源	标配AC220V可选配电源AC380V DC24V DC48V AC/DC 80-265V （若带变送输出功能，只能选用AC/DC 80-265V电源）
注：“√”表示标配；“X”选表示配。

外形及开孔尺寸

技术参数

精确度			电流、电压为0.5级，有功电能为0.5级或1级，无功电能为2级
显示			LED数码显示或者LCD液晶显示
输入测量	网络		单相，三相三线3P3L、三相四线3P4L
	电压	额定值	220V/AC400V/AC100V(可通过PT扩展)
		过负荷	持续：1.2倍瞬时：电压2倍（10秒）
		功耗	<1VA（每相）
		阻抗	<300kΩ
	电流	额定值	AC1A/AC5A(可通过CT扩展量程，订货时说明）
		过负荷	持续： 1.2倍瞬时：电流10倍(5秒）
		功耗	< 0.4VA(每相）
		抗阻	<200MΩ
	频率		50/60Hz±10%
	电能		有功、无功电能计量
电源	工作范围		AC220V、 AC/DC 80-265V、 AC380V、 DC24V、 DC48V
	功耗		＜5VA
输出模块	脉冲输出		2路电能脉冲输出，光耦继电器，常数: 5000imp/Kwh(Kvarh)
	开关量输入		2路或4路开关量输入，干节点方式
	开关量输出		2路或4路开关量输出，光耦继电器
	模拟量输出		1-4路
	通讯接口		RS485接口，MODBUS-RTU协议，波特率默认：9600（4800、 9600可选）
工作条件	温度		工作： -10~+55℃, 存储： -25~+70℃
	湿度		相对湿度≤93%RH
	海拔		海拔高度≤2500m
隔离耐压			输入和电源>AC2KV, 输入和输出>AV2kV, 电源和输出>AC 1.5kV
绝缘			≥100MQ
